中南鋼構承建的寧波新樂220KV變電站整體改造項目已全部完工，項目于今年4月15日進場，5月6日完成主體鋼結構安裝，6月上旬完成了鋼結構工程的全部施工任務。在該項目的施工建設中，中南鋼構技術人員針對狹小的作業空間及錯綜復雜的鋼構件連接，全面應用BIM技術，提高了施工效率，為項目的順利施工提供了科學保障。

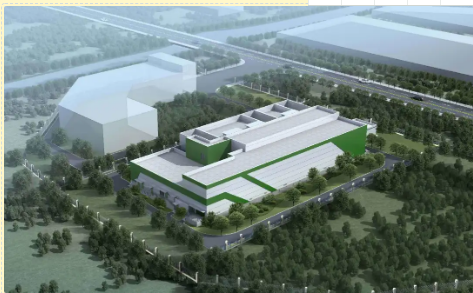

             圖為寧波新樂220KV變電站整體改造項目效果圖

可以說，BIM技術在寧波新樂220KV變電站整體改造項目施工建設中功不可沒，體現出了BIM技術很強的實用功能。BIM是一種應用于工程設計、建造、運維管理信息化、數據結構化工具、方法和技術，通過參數模型整合項目各種相關信息，在項目策劃、實施、運行和維護的全生命周期過程中進行共享和傳遞，使工程技術人員對各種建筑信息做出正確理解和高效應對，在提高生產效率、節約成本和縮短工期方面發揮重要作用。傳統的二維設計是通過平面圖紙表達，各關聯專業和構件之間相對孤立，而采用BIM技術，設計中難免出現的錯、漏、碰、缺更容易被發現，通過BIM模型軟件直接生成平、立、剖面、三維視圖及三維安裝演示，保證模型與圖紙信息的一致性，再應用BIM建模提高裝配式變電站施工綜合效率，實現工作效率和精度的提高。

BIM演示動畫視頻：https://v.qq.com/x/page/x3123lwbv94.html

BIM技術比傳統技術在施工作業中有明顯優勢，可以對項目進行綜合性、全面性的分析、論證，為項目施工提供可行性、科學性依據，從而保障施工方案的正確制定，保障各階段施工作業的高效進行；中南鋼構在承建寧波新樂220KV變電站整體改造項目中，全面應用的BIM技術在項目實施中發揮了很大功效：

一、應用BIM技術為項目施工進行階段性分解，提升分段安裝進度，從而提高整體效率。技術人員通過三維建模（Bim、Tekla）及BIM虛擬建造技術，提前制定分段施工方案，制定全過程安裝規劃，結合設計施工圖進行安裝，精確控制分段鋼柱的預埋位置，減少了交叉施工帶來的風險，提高鋼構件安裝精度，減少偏位和因偏位引起的后續安裝會出現的各種問題，保障了各階段施工作業的安全、高效、順利進行。

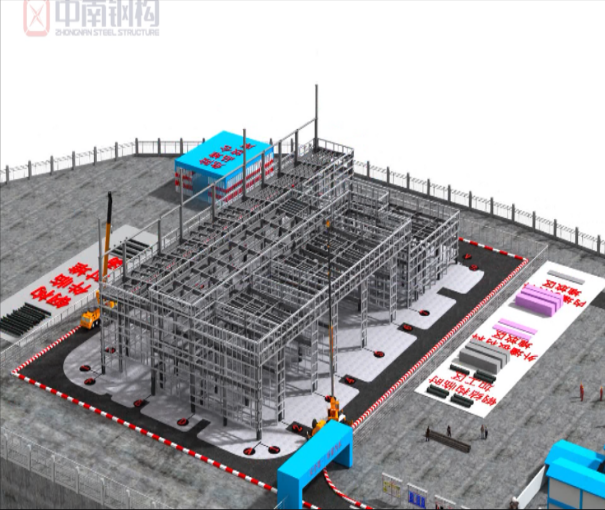

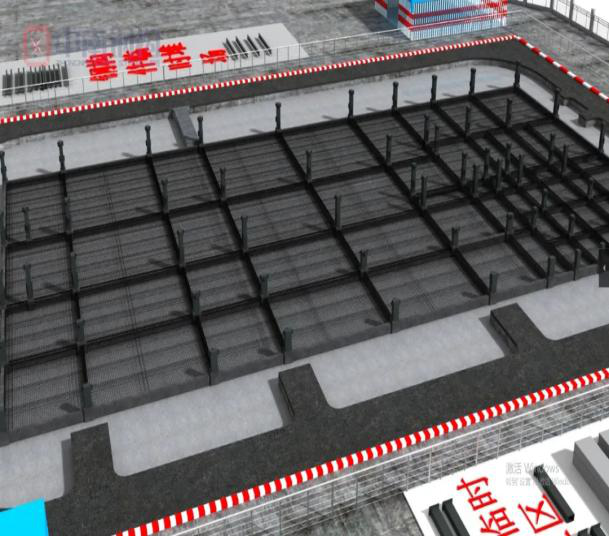

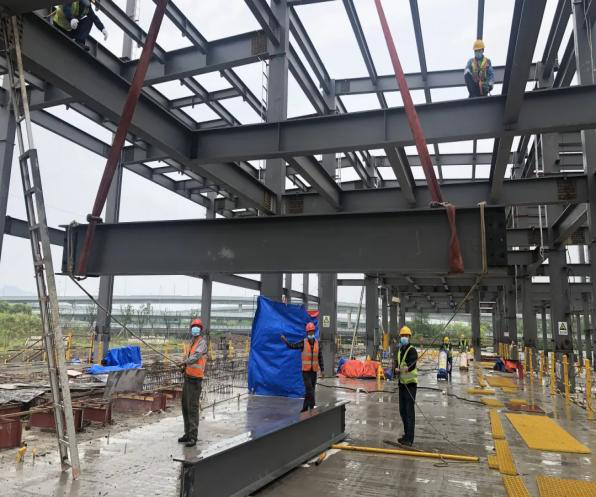

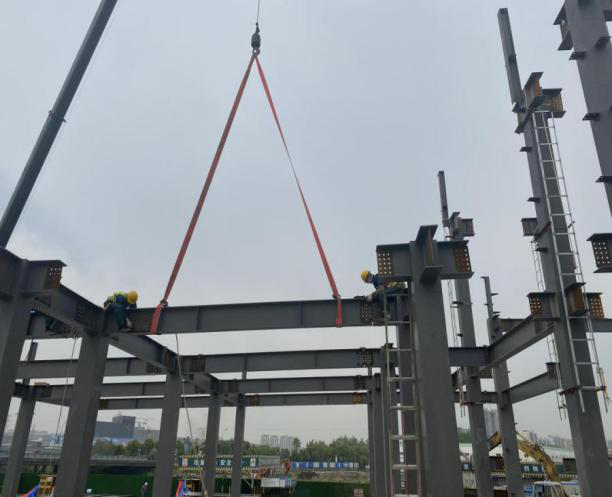

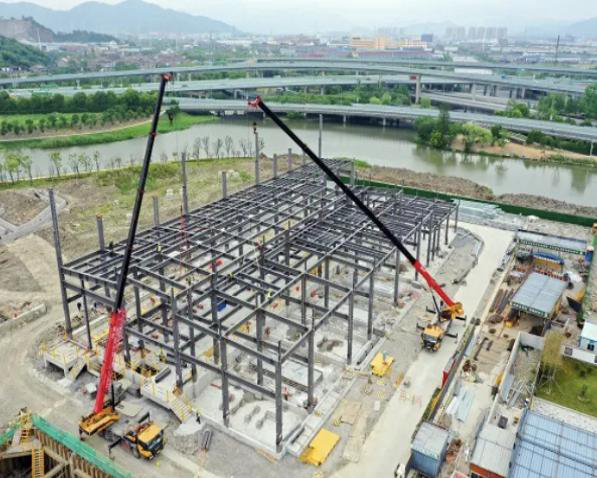

                圖為項目在BIM技術指導下分段進行施工

二、應用BIM技術，為設計優化和精確施工提供科學性指導，達到設計科學合理，施工作業規范高效。應用BIM虛擬建造技術，根據設計施工圖進行預安裝，并在虛擬真實的場景里，結合設計和規范要求，對設計合規性和符合性進行檢查、復核，提前發現設計缺陷，減少返工及返工造成的工期影響；并通過創建工程模型，使施工管理人員在較短時間內熟悉施工圖，進行基于工程模型的應用，為提取工程量、定尺采購、低耗制作、精細安裝提供科學依據，又將復雜節點制作成圖文并茂的技術交底，以展板的形式粘貼在施工現場作業位置，既方便于操作工人直觀了解，也為檢查、驗收人員提供直觀的標準，有利于合理分配施工區域，促進現場安全文明施工的良好實施。

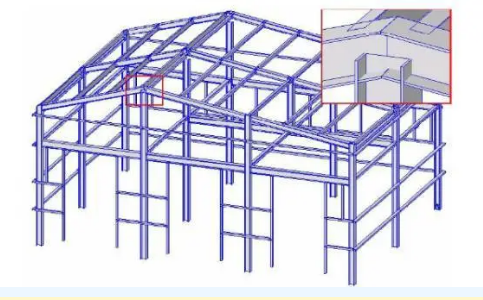

        圖為應用BIM技術的三維模型

三、應用BIM技術，提升現場裝配率，減少現場焊接作業。應用BIM技術，經過BIM三維建模，提高了裝配式鋼結構工廠化制作程度，鋼構件在制作時對預埋管線、空洞位置提前加工或預留，減少現場開孔作業，同時提高現場裝配率，減少現場焊接作業及因此帶來的安全風險增加、質量難以控制、現場焊接防腐難以處理等因素。在寧波新樂220KV變電站整體改造項目施工中，現場螺栓裝配率達到97%以上，大大減少了現場焊接量，加快了安裝進度，確保了施工質量。

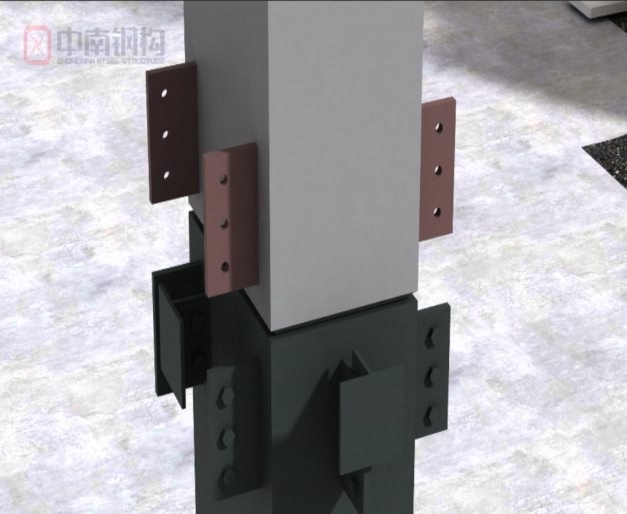

      圖為應用BIM技術的三維模型重要節點

四、應用BIM技術，實現工程創優目標。通過BIM技術建模，使施工管理和施工作業人員對項目施工中的各種情況能夠提前了解，對施工作業中安全重要環節、重要部位能夠了如指掌，減少了因布局復雜出現鋼構件在水平或豎向位置上產生互相干擾碰撞或者與附屬構筑物沖突的情況，規避了鋼構件因碰撞造成的損壞和返工，減少了因碰撞引發的安全隱患及風險，從而有效管理施工作業現場，提高安全施工能力，降低安全風險，為工程創優提供安全施工、文明作業保障。

                        圖為整潔有序的施工作業現場

五、應用BIM技術，豐富了QC活動內涵。QC活動需要有創新的設計和施工工藝給予支撐，通過BIM技術的應用，為QC小組開展活動提供了有利條件，為QC成員鉆研、摸索和掌握新技術、新工藝增添了更加寬泛的內涵，更提高了QC活動的趣味性和生動性。

                  圖為QC小組在開展相關活動

在寧波新樂220KV變電站整體改造項目的承建過程中，中南鋼構技術人員通過BIM技術的應用，事前檢測各類鋼構件碰撞238處，自行規避206處，報設計修訂32處，避免了施工過程中的設計修改，減少了返工，節約了成本，縮短了工期，提高了施工效率。經過在寧波新樂220KV變電站整體改造項目中BIM技術的全面應用，更為中南鋼構積累應用數據、培養應用人才、總結應用經驗、編寫應用指南提供了參考依據，也為中南鋼構今后在鋼結構工程承建項目中全面普及BIM技術起到了示范效應。

通過全面應用BIM技術組織施工，使寧波新樂220KV變電站整體改造項目鋼結構施工工期比相同結構類型的項目縮短45天左右，為業主下一步工作的提前開展創造了有利條件。在鋼結構工程完工后，業主方對中南鋼構的承建工作給予高度認可，并撰文發表《當變電站施工遇上BIM，將會擦出怎樣的“電”火花》對BIM技術在該項目的成功應用予以高度肯定。中南鋼構在通過寧波新樂220KV變電站整體改造項目中全面應用BIM技術收獲良好成果后，必將進一步提高BIM技術今后在承建項目中的使用率，讓BIM技術在工程建設中發揮其更大作用，在項目建設中發揮更多的實用功效。
