中南鋼構精心制造柳州市鳳凰嶺大橋風雨樓鋼構件

近來，正在施工建設中的廣西柳州市鳳凰嶺大橋風雨樓經8月22日央視網的新聞視界播出后，其結構、功能、造型在社會各界引起了廣泛關注。

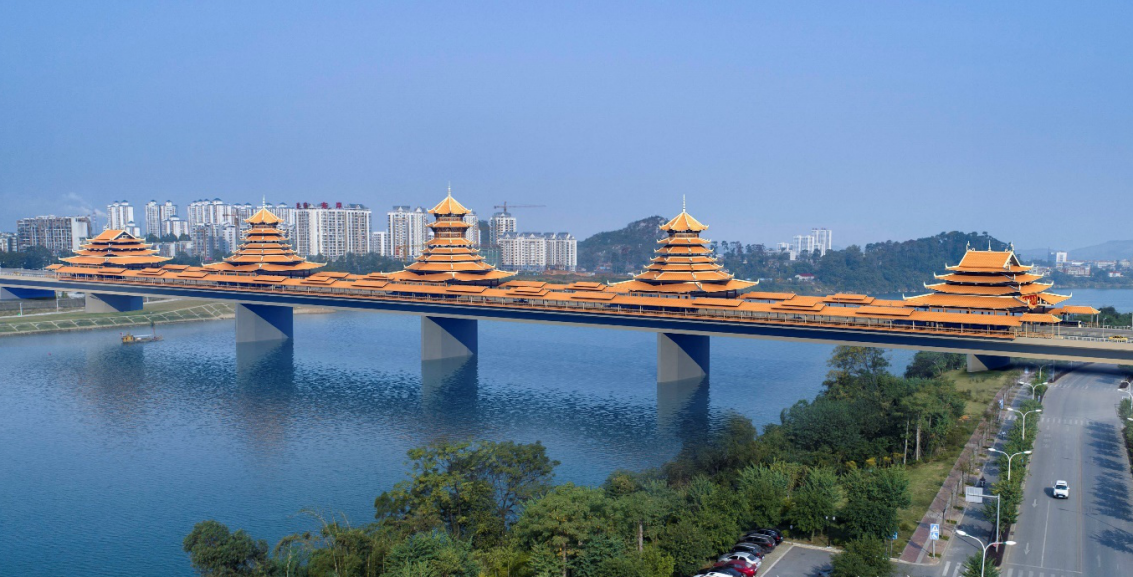

   圖為柳州市鳳凰嶺大橋風雨樓全景效果圖

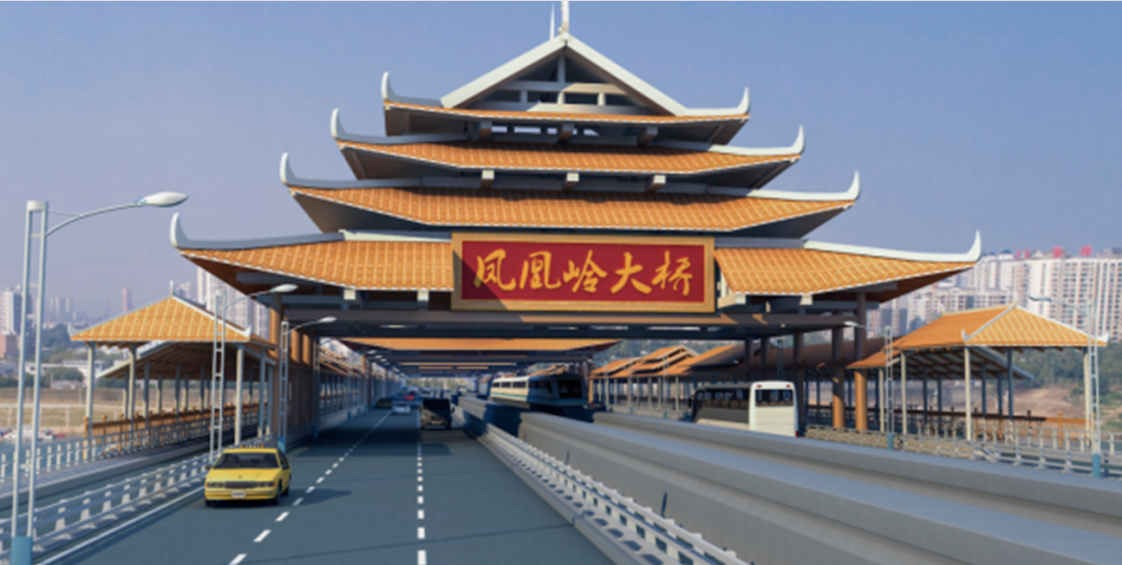

   圖為柳州市鳳凰嶺大橋風雨樓正面效果圖

廣西柳州市鳳凰嶺大橋風雨樓項目位于柳州市北部，橫跨柳江，是東西向連接柳州市柳北區與河?xùn)|新區、柳東新區的主要快速通道，是柳州市第一座公軌兩用大橋，大橋極具民族特色的外觀造型也將成為柳州新的城市景觀名片。大橋的主橋設計方案為風雨橋橋型，五個中墩墩頂位置設置和風雨橋造型一致的塔樓，塔樓間以廊亭相接；塔樓與廊亭均采用鋼結構形式，廊橋采用鋼結構立體桁架結構系，附屬走廊采用鋼框架結構體系。橋墩上的塔樓采用單塔布置，有四層高度近35米的四角形歇山亭，七層高度近44米的六角亭，七層高度近50米的八角亭，廊亭最大高度近11米。

這些塔樓與廊亭的鋼構件全部由中南鋼構生產制造，構件類型有箱型柱、圓管柱、單曲方管梁、雙曲方管梁、桁架梁等，總鋼量約4000噸。由于風雨樓的造型復古，其結構極為復雜，不規則的各類構件的制作難度相當大。為了配合項目的順利施工，本項目采用BIM技術進行深化設計和管理，嚴格按照施工計劃安排生產作業，實時追蹤現場施工進度，加班加點投入生產，及時完成塔樓與廊亭各施工階段的鋼構件制造生產，并不分晝夜的發運構件至現場，確保滿足施工現場的各類構件需要，為項目的順利實施提供強力保障。

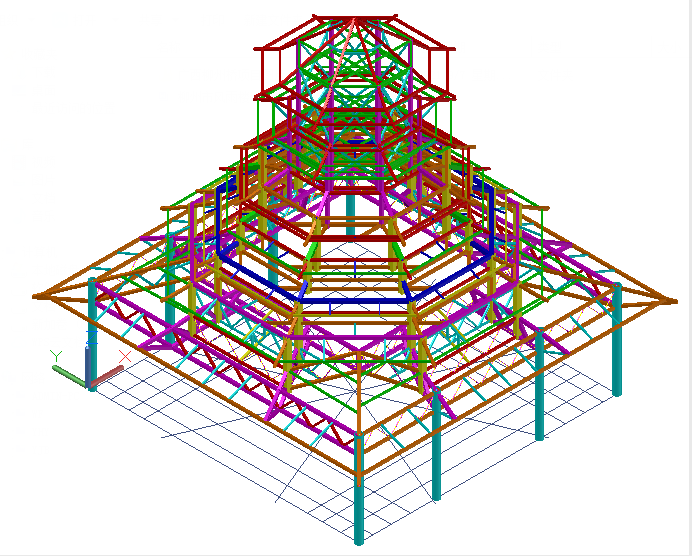

    圖為風雨樓的八角亭軸測圖

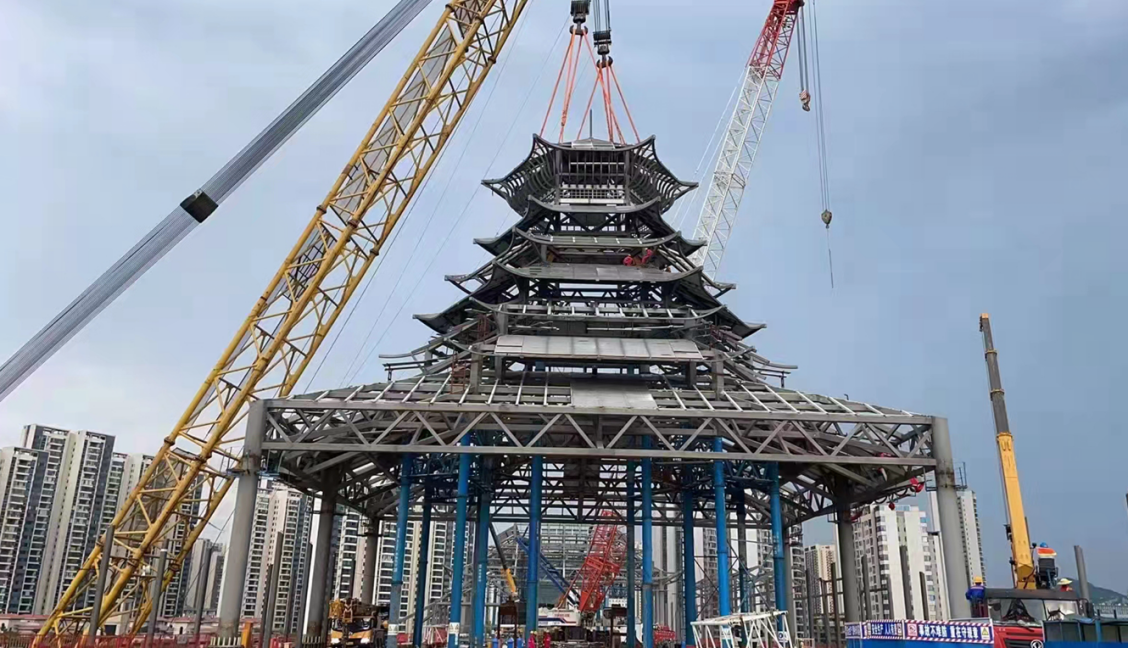

    圖為大橋的風雨樓施工安裝場景

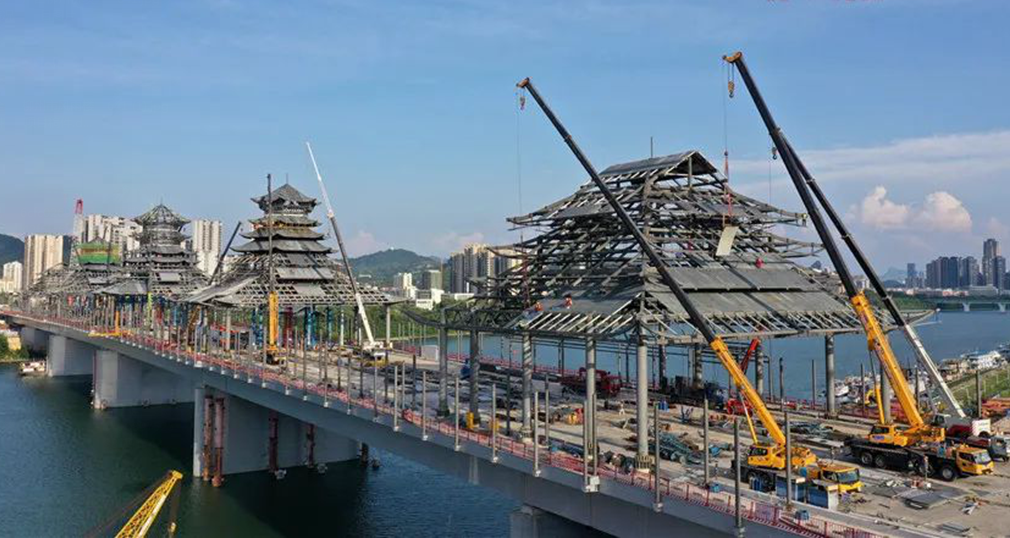

  圖為大橋的風雨樓施工安裝全景

鳳凰嶺大橋主橋段為公路及軌道交通合建的橋梁形式，兩側為雙向6車道的機動車道，中間預留遠期城市軌道交通空間，單個橋塔于機動車道與非機動車道之間設置鋼柱，與橋面相接；風雨樓造型各異,通過廊亭將其有機串聯,最終整體呈現出獨具風格的侗族傳統建筑特色，融合民族特色與時代感，風雨樓、廊亭全部采用鋼結構加木結構仿古建筑模式,其規模為全國之最。

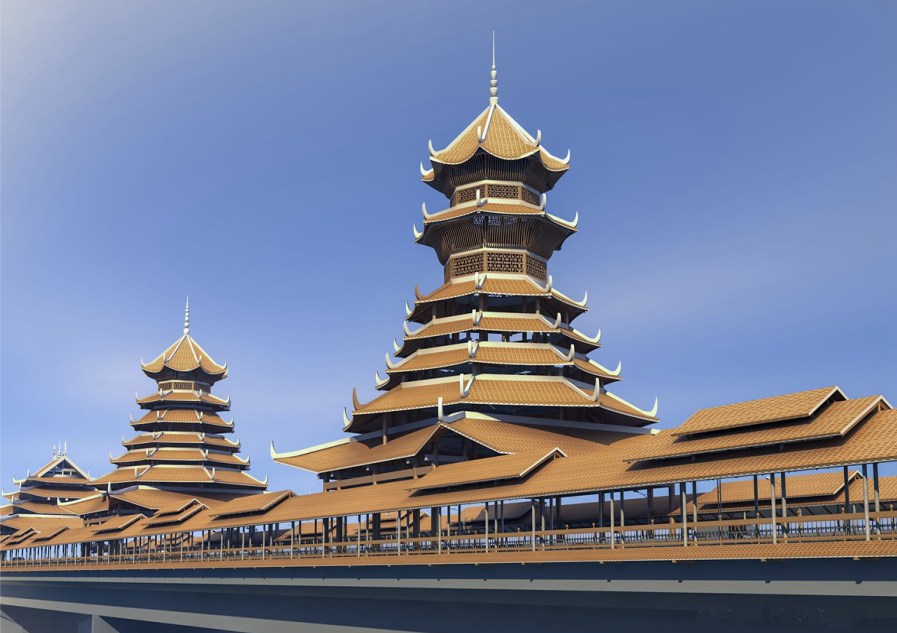

      圖為大橋的風雨樓效果圖

目前，大橋橋面以及風雨亭主體已完工，即將進入橋面瀝青鋪設和風雨亭屋面施工，大橋建成后猶如一條項鏈妝點在柳江之上，并成為世界上跨經最大、體量最大的跨江風雨樓大橋。
